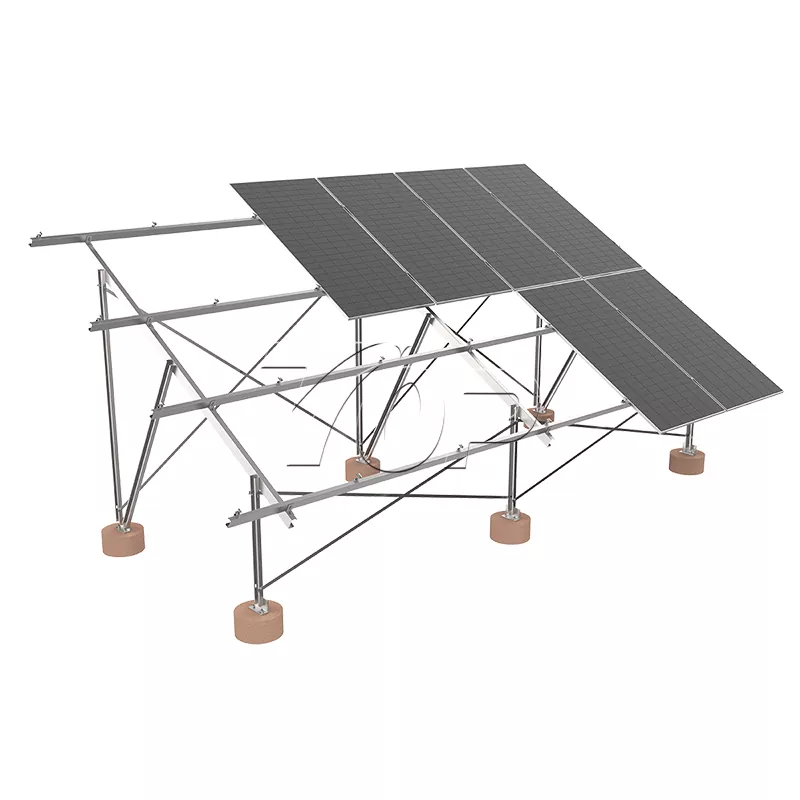

Panoul solar suport pentru montare la sol

Sup Principalul material structural principal, proiectat și produs în formă de energie solară, este utilizat în principal ca material structural principal. Are un raport ridicat de rezistență-greutate. Acest sistem solar de montare la sol poate reduce greutatea întregului sistem de asistență, asigurând în același timp o capacitate de transport suficientă. Suportele sale mai ușoare sunt mai convenabile în timpul transportului și instalării, reducând în același timp cerințele de încărcare a fundației.

Parametrii produsului

Material de înaltă rezistență: oțel galvanizat la cald (HDG) sau aluminiu anodizat oferă o rezistență excelentă la coroziune și rezistență structurală, cu o durată de viață de peste 25 de ani.

Proiectare modulară: Panoul solar Rack de montare la sol acceptă asamblare și reglare rapidă, compatibil cu o varietate de dimensiuni ale panoului solar.

Rezistență la vânt: prin intermediul proiectării structurale a raftului solar de montare la sol și fixarea fundației, poate rezista vitezei vântului peste 60 m/s, potrivită pentru zonele ridicate de presiune a vântului.

Unghiul de instalare flexibil: suport unghiul de înclinare fixat (15 ° -60 °) sau reglarea unghiului sezonier pentru a maximiza eficiența generarii de energie.

Protecția mediului și întreținerea scăzută: nu este nevoie de fundație concretă, reduceți poluarea construcțiilor, costuri reduse de întreținere.

Mod de instalare

1 Pregătirea pentru instalare

Verificarea site -ului: verificați planeitatea solului și tipul de sol (sunt recomandate șuruburi de ancorare sau fundații de beton).

Lista instrumentelor: burghie electrică, cheie, nivel, mașină de montare cu șuruburi de ancorare (opțional).

2 Procedura de instalare

Fixarea fundației:

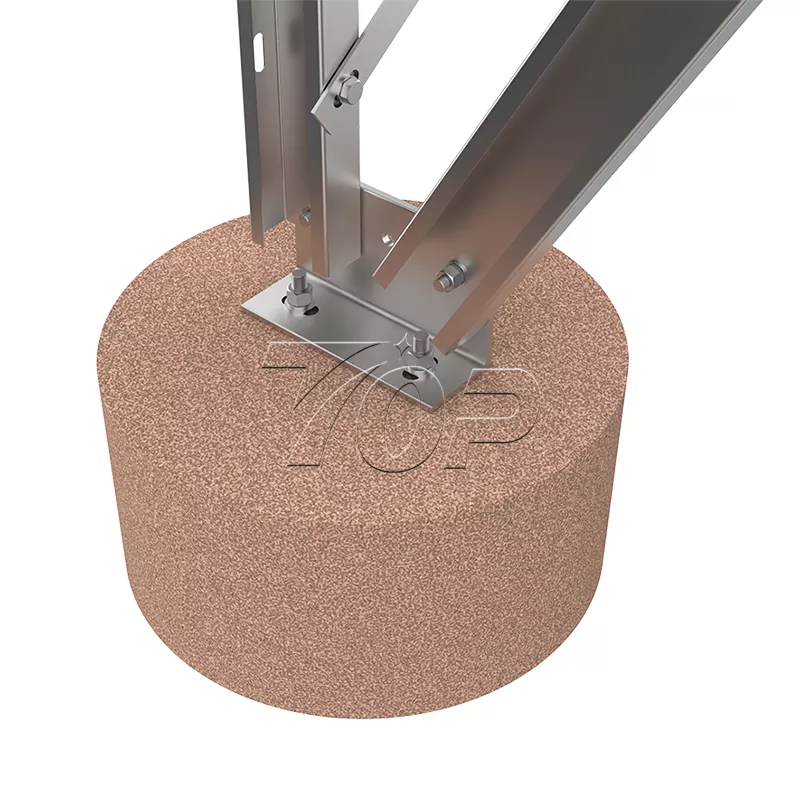

Dacă se utilizează baze de beton: turnați stâlpi de beton cu o adâncime de cel puțin 80 cm și introduceți șuruburi de bază de susținere.

Dacă folosiți șuruburi de ancorare (recomandate): înșurubați șuruburile în sol până la adâncimea de proiectare (de obicei 1,2-2m).

Adunarea de asistență:

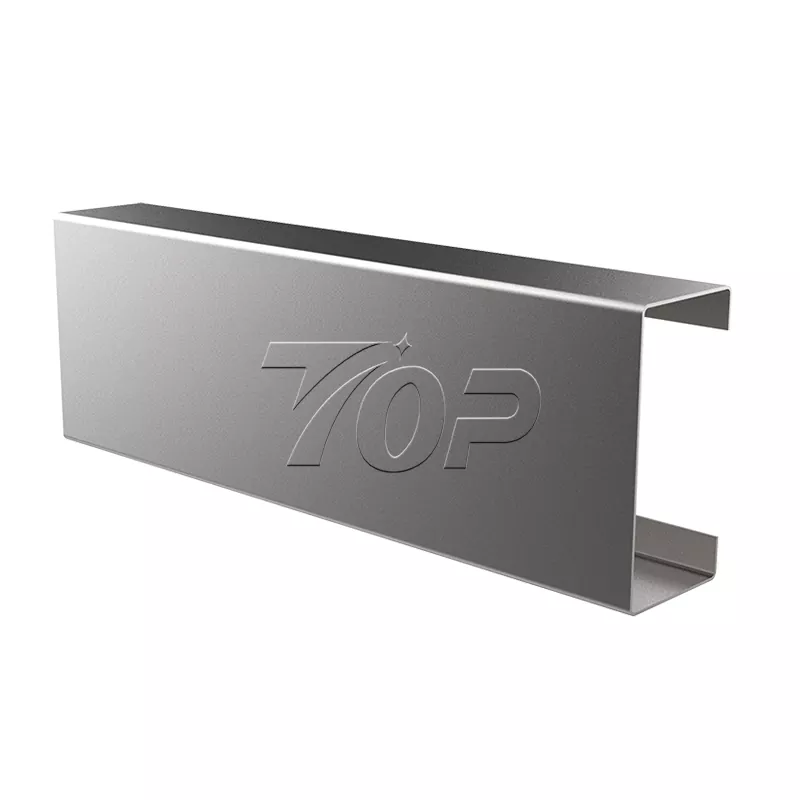

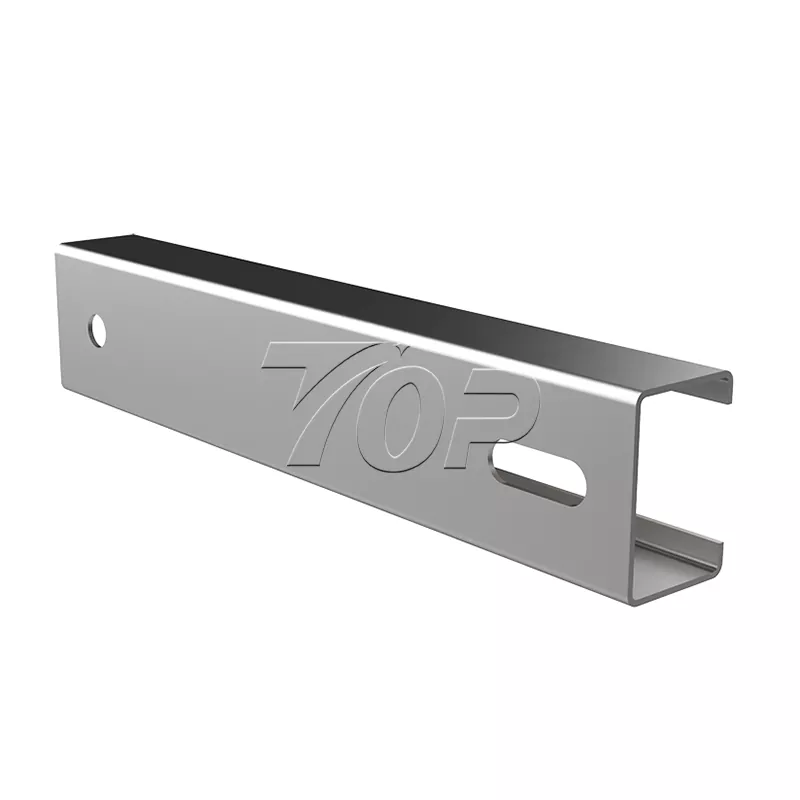

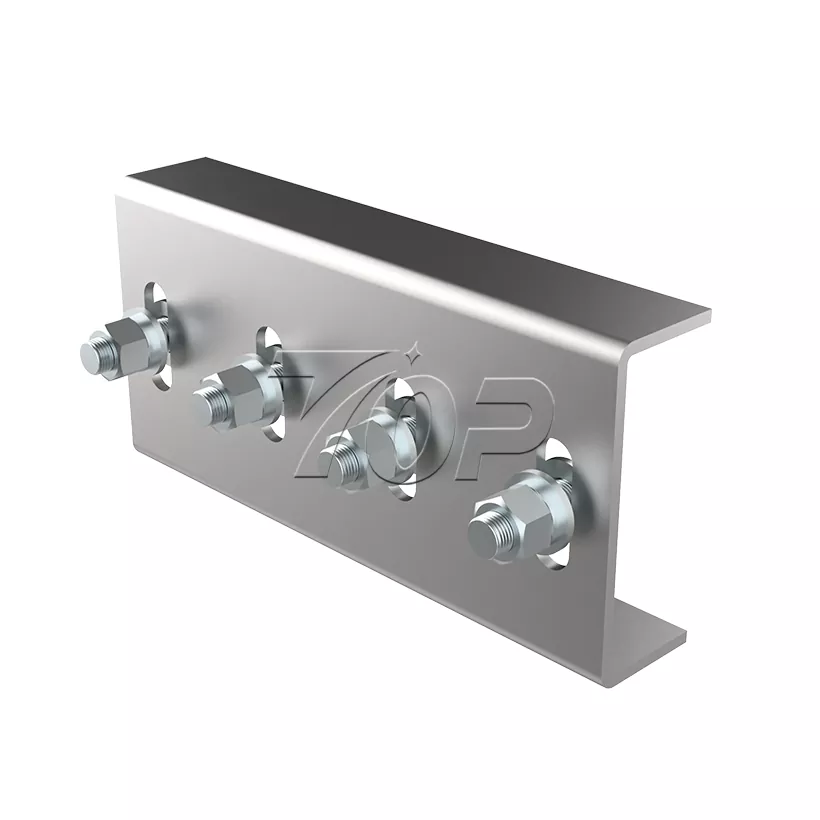

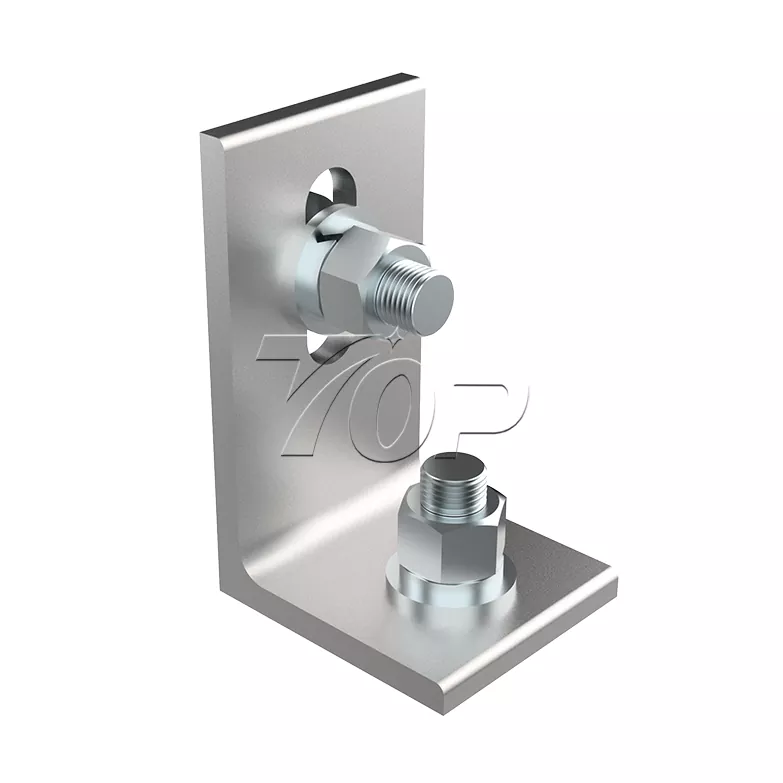

Fixați coloana de oțel în formă de C pe fundație și strângeți-o cu șuruburi.

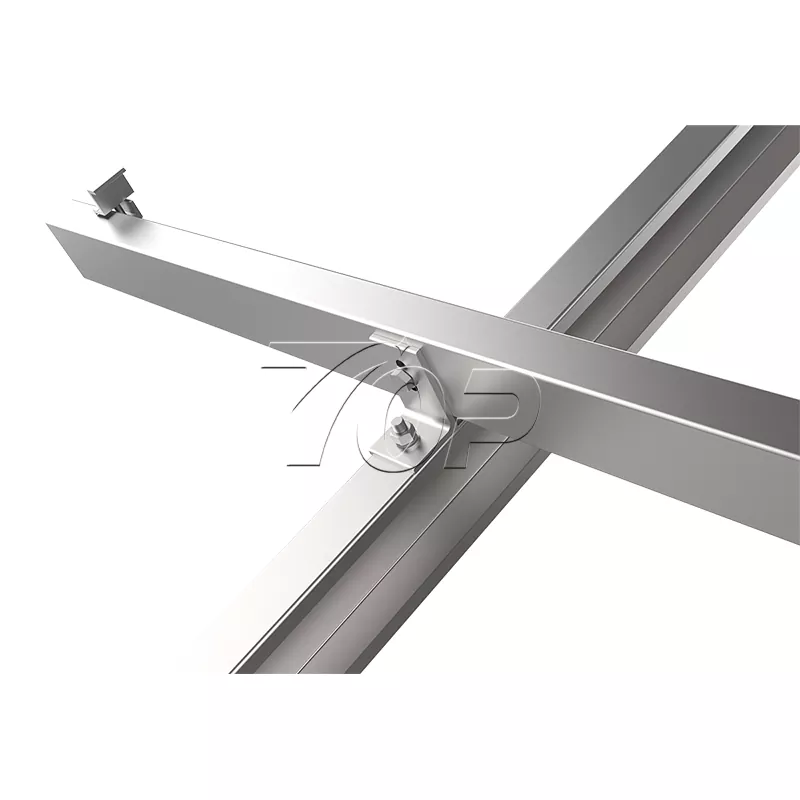

Instalați fascicule de suport transversal și bretele diagonale pentru a vă asigura că structura suportului solar de montare la sol este nivelată (calibrați folosind un nivel).

Instalați panouri solare:

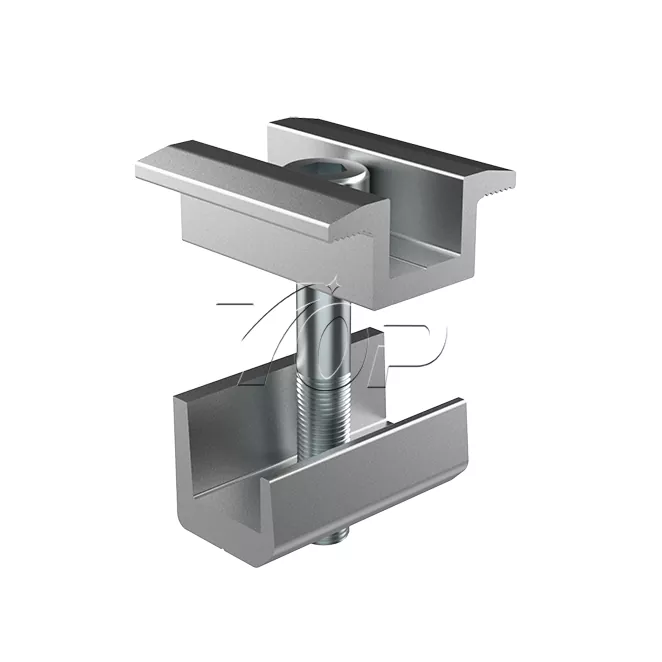

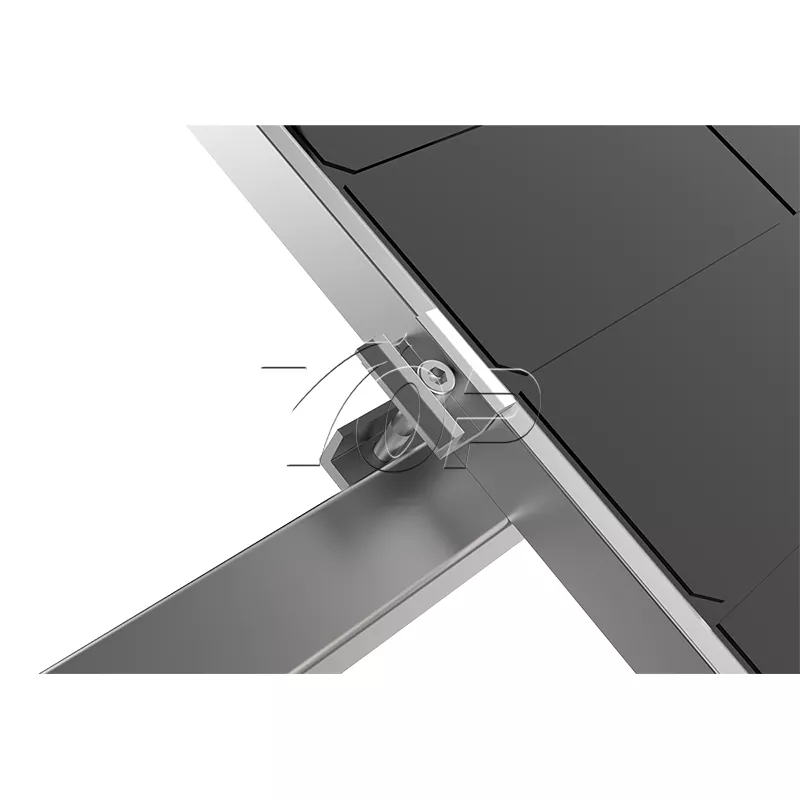

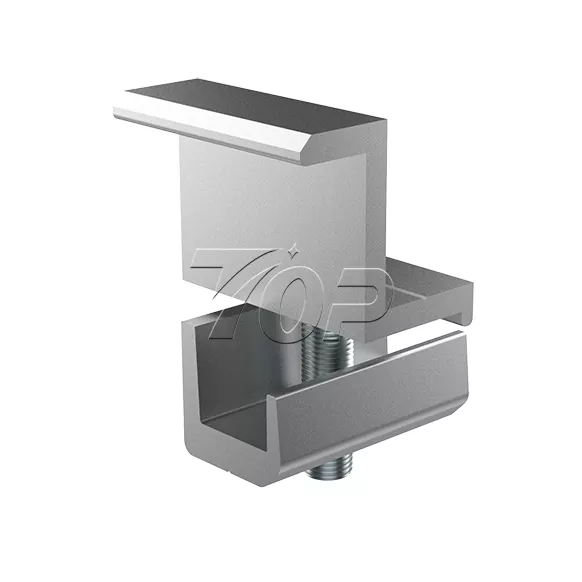

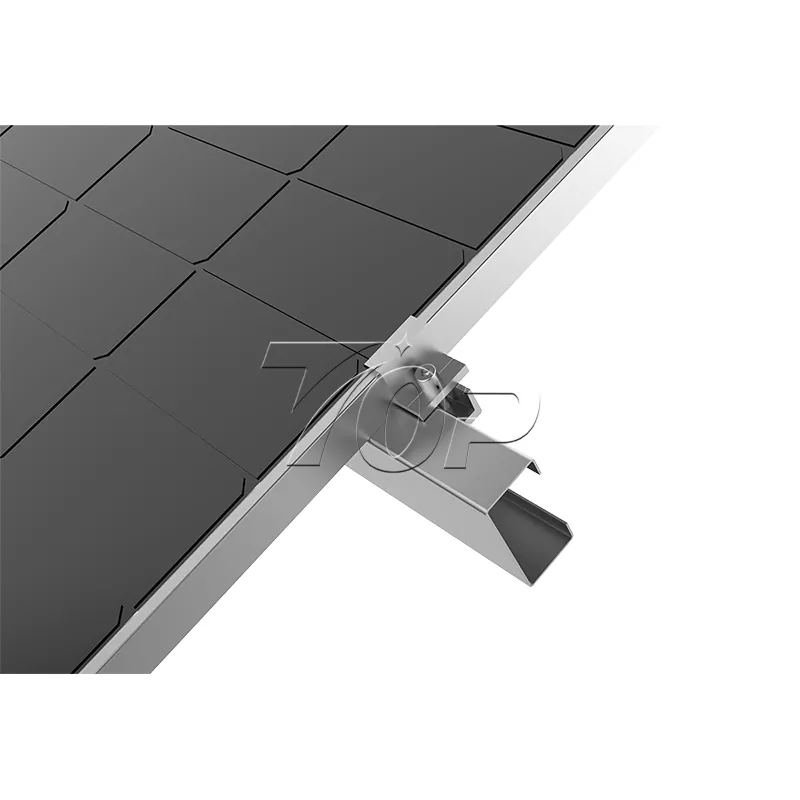

Panourile solare la sol sunt așezate pe fascicul și fixate cu element de fixare din aluminiu pentru a asigura o distanțare uniformă (distanțare recomandată ≥10 cm pentru disiparea căldurii).

Împreună și inspecție:

Conectați cablul de masă la sistemul de susținere și rezistența la testare (≤5Ω).

Inspecția completă a etanșeității șuruburilor și a stabilității structurale.
